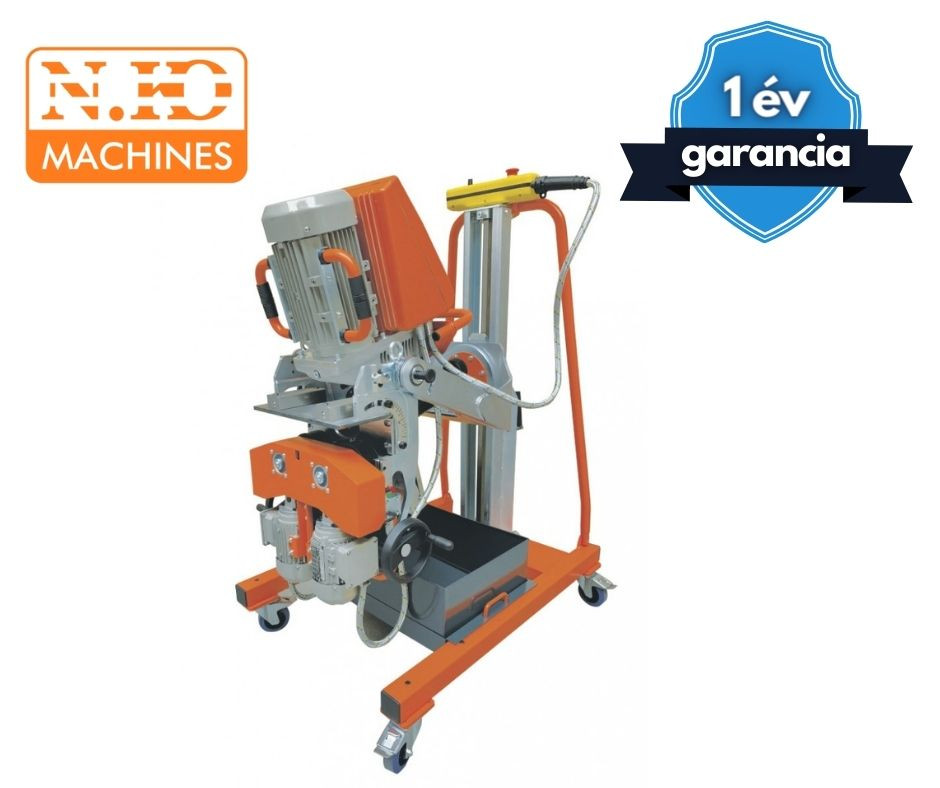

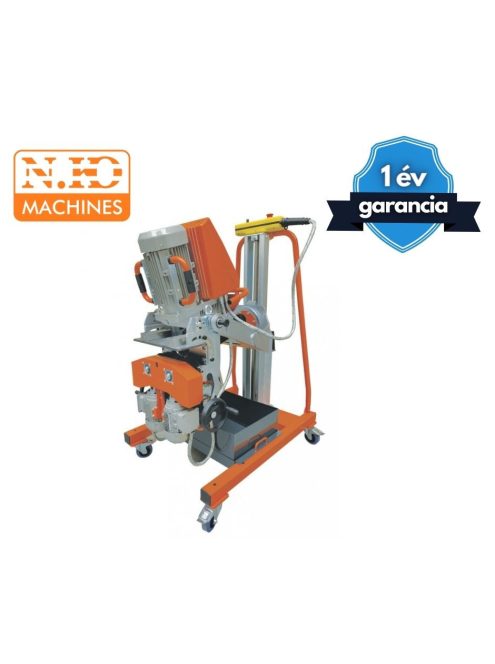

NKO UZ50 TRIUMPH + MANIPULATOR 3D egyedi kétoldalas automata élmaró rendszer
Leírás:
Az UZ 50 TRIUMPH automata élmarógép nagyon hatékony, egyedi kétoldalas gyökölő acélhoz, rozsdamentes acélhoz, HARDOX, DOMEX anyagokhoz és alumíniumhoz. Automatikus adagolás, automatikus adagolási sebesség-beállítás 0 -1,2m/min inverterrel.
Nagysebességű marófej nagy ellenállású keményfém betétekkel, max. vágási szélesség: 62mm/15°, 50mm/45°
15-60° végtelenül variálható szög állítható be, bármely alkotóelem cseréje nélkül
Termékelőnyök:
- A gép automata előtolással van felszerelve.
- Akár álló gépként nagyméretű és kis mennyiségű kisebb munkadarabokhoz is használható.
- Ugyanakkor mozgatható élmaró rendszerként is használható, a gép az acéllemez mentén haladva, akár percenként közel két méteres sebességgel.
- Az UZ50 TRIUMPH gép mindenféle fémhez akár rozsdamentes acél megmunkálására is alkalmas.

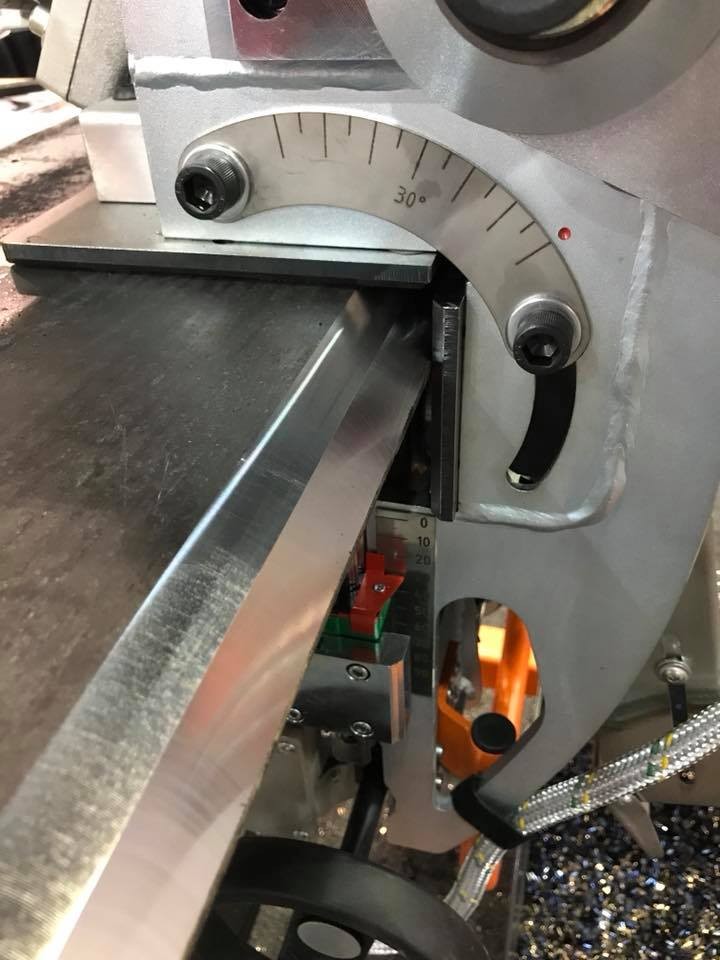

- A marási szög beállítható egy karral egyszerűen és gyorsan

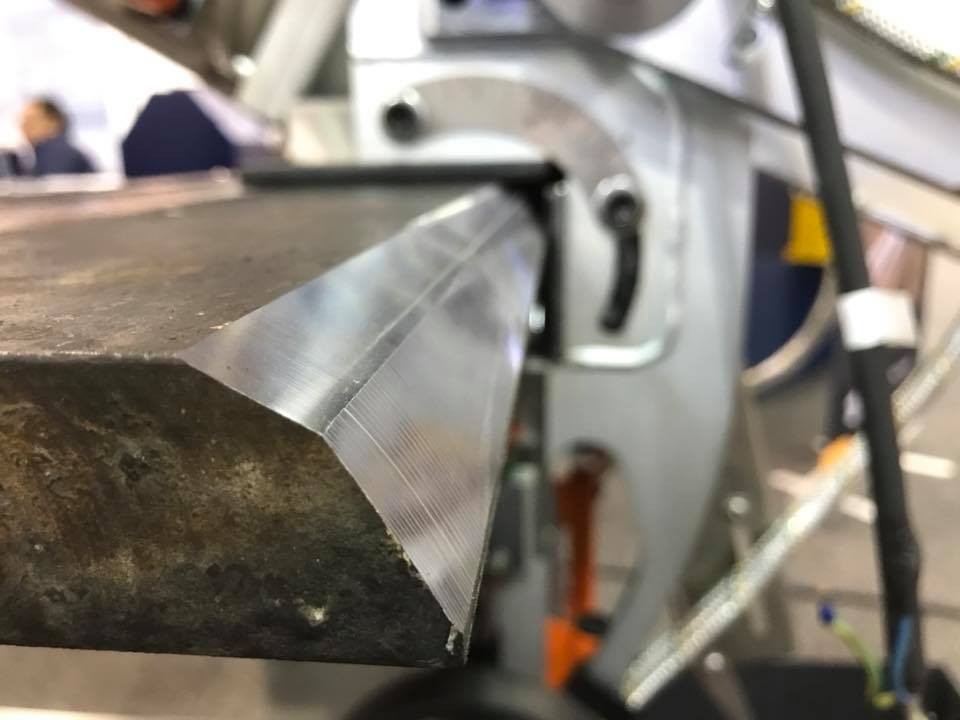

- Kétoldalú leélezés (X,K), a munkadarab mozgatása nélkül.
- Lehetőség van helyhez kötötten vagy mobilisan is használni. Rendelhető kiegészítő a kis acéllemezek megmunkálásához.

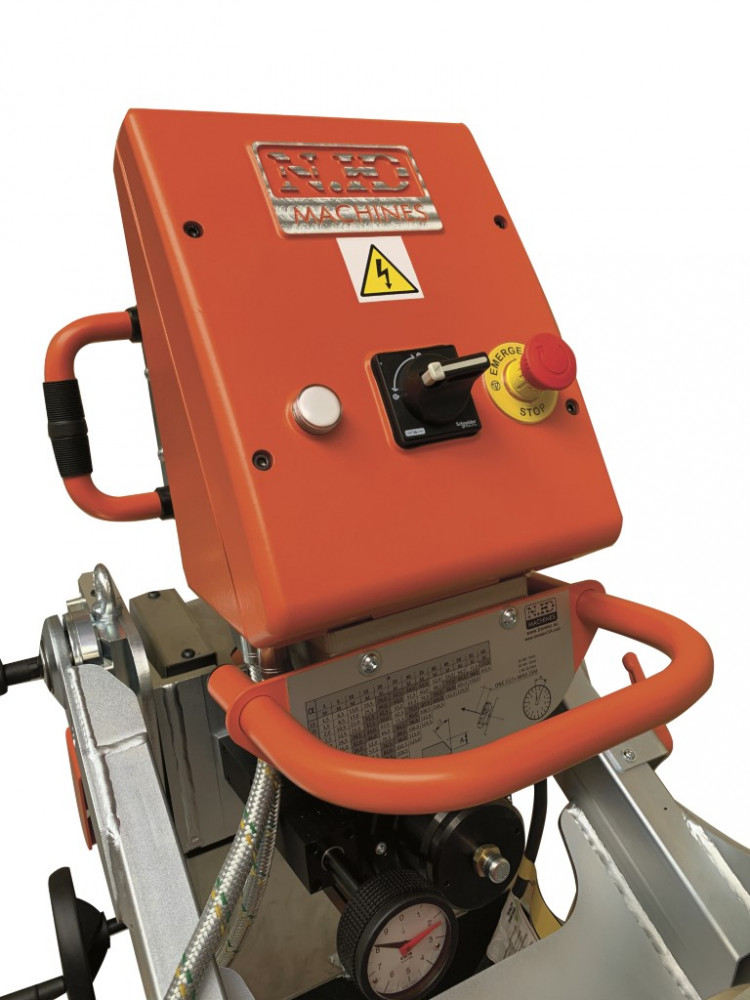

- A villamos áramkör pormentes dobozba került beszerelésre és minden szükséges biztonsági berendezés meg lett erősítve a hosszútávú hibátlan működésért.
- A 3D manipulátor által az UZ50 TRIUMPH alkalmazkodik a megmunkált anyag hosszában fellépő alakváltozások egyenlőtlenségéhez, mert gyökcsiszoló „lebeg" a MANIPULATOR 3D-n, így a padlózati egyenetlenségek kiegyenlítődnek. Ennek köszönhetően egyenetlen talajon is kényelmesen dolgozhat.
- A nyomórúd és a munkadarab-megtámasztó egység magassága állítható egy jól látható beállítási skálával.
- Egyedi rögzítő rendszerének köszönhetően másodpercek alatt össze- illetve szétszerelhető, szerszámok nélkül
- A gépet vízszintes, illetve függőleges pozícióban is rögzíteni lehet a munkadarabhoz.
- MANUPULATOR függesztő kocsi alkalmazása esetén a gép átfordítható és így a lemez alsó oldala is megmunkálható. X és K típusú ferde vágások is lehetségesek. Könnyen rögzíthető a kocsihoz 180°-ban.
- Az átfordítás lehetővé teszi a kétoldalas gyökök létrehozását - nincs szükség a súlyos anyagok forgatására vagy átfordítására.

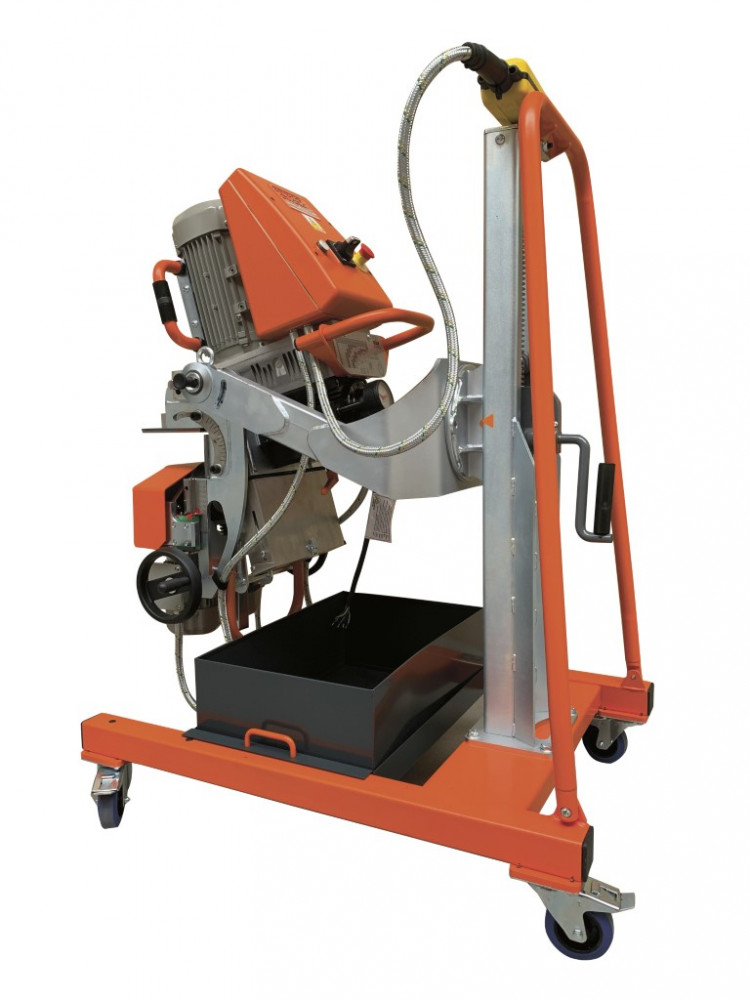

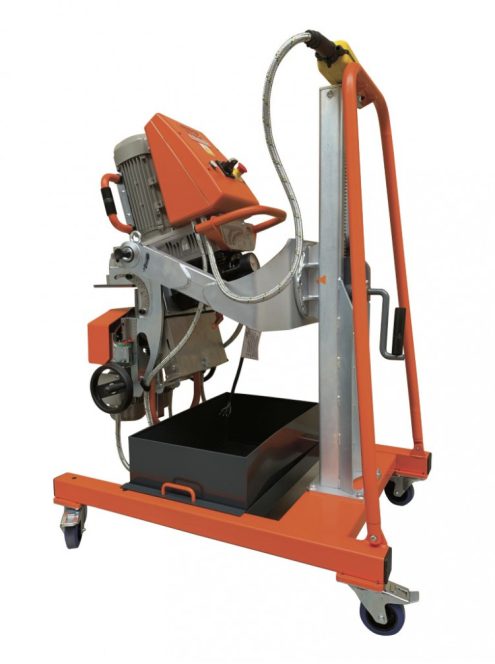

- A MANIPULATOR 3D egyszerű, gyors 180 fokos forgathatóságot biztosít az UZ50 számára X és K típusú vágások esetén, így a gépkezelőnek nincs szüksége darura a munkadarab megmunkálásához. Jelentős időt lehet így megtakarítani a munkavégzés során.
Az egyedi rögzítési rendszer („Quick System") segítségével az UZ50 pár másodperc alatt össze- vagy szétszerelhető szerszámok nélkül.
• az UZ50 gyökcsiszoló „lebeg" a MANIPULATOR 3D-n, így a padlózati egyenetlenségek kiegyenlítődnek
• a MANIPULATOR 3D segítségével könnyebben vezethető a gyökölő a munkadarabon
• ha szükséges a gép megmunkálási magassága a MANIPULATOR 3D emelőkarjával egyszerűen állítható
• a kocsin lévő masszív kerekekkel biztosítható a gyors és könnyű gépmozgatás
• a gyökölés a MANIPULATOR 3D-vel illetve anélkül is elvégezhető
• a MANIPULATOR 3D + UZ18 telepített állomásként is alkalmazható
• A 3D Manipulátor állványként is használható, például csak kisebb munkadarabok leélezéséhez (kézi adagolással), vagy az UZ50 karbantartásához és szerszámcseréjéhez.
Paraméterek:
- Anyagvastagság: 7 mm – 80 mm
- Max. ferde él szélesség: 62 mm
- Min. anyagméret: 200 x 100 x 7 mm
- Max. anyagméret: korlátlan
- Teljesítmény 4000 W / 400V-50Hz
- Automatikus előtolás: 2 x motor 120 W / 400 V-50 Hz
- Frekvenciaváltóval szabályozható 0–1,2 m/perc az optimális
- vágási körülményeknek megfelelően
- Vágási sebesség: 182,92 m/min
- Marófej: 85 mm (5 betéttel)
- Tömeg: 175 kg
- Vágási szög α: 15°-60° végtelenül variálható
15° 10mm (1 vágás ajánlott)
20° 12,7mm(2 vágás ajánlott)
25° 16,5mm (2 vágás ajánlott)
30° 19,5mm (2 vágás ajánlott)
35° 20,5mm (2 vágás ajánlott)
40° 22mm (3 vágás ajánlott)
45° 28mm(3 vágás ajánlott)
50° 31mm(5 vágás ajánlott)
55° 34,8mm (5 vágás ajánlott)
60 40mm (5 vágás ajánlott)
